Серия RM

Самый популярный стандартный поворотный клапан доступен в широком ассортименте.

Особенности клапана на первой картинке

  • Отличная производительность и герметичность.
  • Широкий ассортимент продукции размером от 50 до 750 мм.
  • Круглые и прямоугольные фланцы для клапана любого размера.

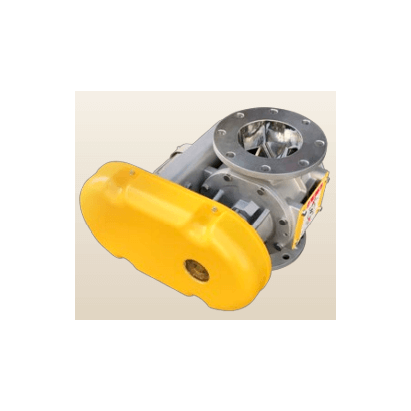

Особенности клапана на второй картинке

  • Полностью обновленная конструкция стального защитного корпуса вокруг цепного привода.
  • Повышенная безопасность за счет меньшего воздействия на вращающуюся часть.
  • С использованием полимерной крышки цепи (защитная крышка) достигается легкость и компактность конструкции.
  • Может использоваться в тех же сферах применения, что и стандартный тип.
  • Доступны размеры от 150 до 300.

Основные характеристики

Тип фланца RM (круглый) и RA (прямоугольный)
Диаметр От 50 до 750 мм
Материал корпуса FC/SS (Литье серого чугуна/сталь прокатная), SCS/SUS (Сталь коррозионностойкая/нержавеющая сталь) и AC/AL (алюминий)
Тип ротора Открытого типа, закрытого типа, из полиуретана, с одной обмоткой, с двойной обмоткой, уменьшенной емкости, с закругленным концом и др.
Материал ротора FC/SS, SCS/SUS, уретан, неопрен, алюминий, пластик и др.

Стандартные характеристики

Модель-диаметр Диаметр ротора Емкость ротора
Л/Об (=100%)		 Периодичность подачи (теоретически)
㎥/час		 Мотор-редуктор, кВт
OPEN/POCKET 10 об/мин 20 об/мин 30 об/мин
RM-50 100 0.35 / 0.26 0.21 / 0.16 0.42 / 0.31 0.63 / 0.47 0.1~
RM-80 125 0.9 / 0.58 0.54 / 0.35 1.08 / 0.70 1.62 / 1.04 0.2~
RM(A)-100 150 1.8 / 1.2 1.08 / 0.72 2.16 / 1.44 3.24 / 2.16 0.2~
RM-125 175 2.8 / 2.5 1.68 / 1.50 3.36 / 3.00 5.04 / 4.50 0.4~
RM(A)-150 200 4.6 / 3.6 2.76 / 2.16 5.52 / 4.32 8.28 / 6.48 0.4~
NRM(A)-200 200 5.5 / 4.3 3.30 / 2.58 6.60 / 5.16 9.90 / 7.74 0.4~
RM(A)-200 250 9.4 / 6.7 5.64 / 4.02 11.3 / 8.00 16.9 / 12.1 0.4~
RM(A)-250 300 16 / 12 9.60 / 7.20 19.2 / 14.4 28.8 / 21.6 0.75~
RM(A)-300 350 25 / 20 15.0 / 12.0 30.0 / 24.0 45.0 / 36.0 0.75~
LRM-300 400 35 / 31 21 / 19 42 / 37 63 / 56 1.5~
RM(A)-350 450 49 / 44 29 / 26 59 / 53 88 / 79 1.5~
RM(A)-400 500 72 / 65 43 / 39 86 / 78 130 / 117 2.2~
RM(A)-450 550 93 / 85 56 / 51 112 / 102 167 / 153 2.2~
RM(A)-500 600 136 / 114 82 / 68 163 / 137 245 / 205 2.2~
RA-600 800 269 / 261 161 / 157 323 / 313 484 / 470 3.7~
RM-750 850 393 / 362 236 / 217 472 / 434 707 / 652 3.7~

(A) тип прямоугольного фланца. Технические характеристики, отличные от указанных выше, доступны по запросу.
