Магнитный ротор серия RMM

Особенности:

  • Может быть установлен на линии с порошковым или гранулированным материалом.
  • Вращающийся магнит увеличивает частоту контакта с материалом, что улучшает характеристики магнитного ротора при магнитной сепарации.
  • Поддерживает магнитную силу до 1,6 тесла.

Стандартные характеристики:

Модель Уровень мощности, кВт Материал
RMM-100 0.2
RMM-125 0.2 SCS13
RMM-150 0.25 SUS304
RMM-200 0.4 Other
RMM-250 0.4
RMM-300 0.4

Также доступны специальные модели

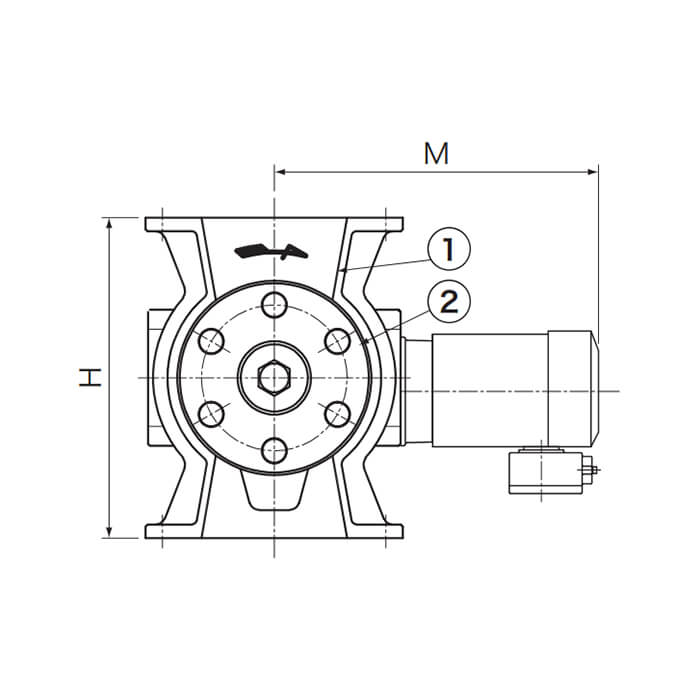

Описание схемы

1 Корпус
2 Ротор
3 Вал
4 Торцевая кышка
5 Кольцевое уплотнение
6 Сальник
7 Верхнее кольцо
8 Мотор-редуктор
9 Нажимной болт ротора
10 Дверца (Открытие и закрытие)
11 Уплотнительное кольцо
12 Монтажная пластина магнита
13 Магнит
14 Обсадная труба
15 Опорная плита обсадной трубы
16 Уплотнительное кольцо
17 Крепление двигателя
18 Уплотнительное кольцо
Модель A, мм H, мм L1, мм L2, мм M, мм Мотор с редуктором, кВт
RMM-100 100A 270 147 252 295 0.2~
RMM-125 125A 300 151 262 323 0.2~
RMM-150 150A 330 166 318 323 0.4~
RMM-200 200A 380 200 283 323 0.4~
RMM-250 250A 440 218 362 323 0.4~
