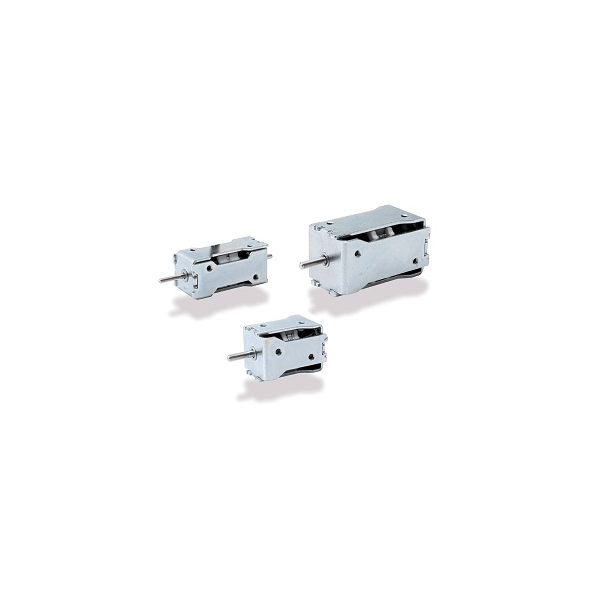

Бистабильные фиксирующие соленоиды, серия TSB

  • Требует только подачи питания для возвратно-поступательного движения и остается на месте за счет лишь удерживающей силы постоянных магнитов с обеих сторон;
  • Идеально подходит для использования в качестве привода или многоконтактного переключателя затворов в банковских терминалах или затворов в оптических системах, в частности, когда требуется высокая удерживающая сила.

Применения:

  • Привод затвора для финансового оборудования, привод затвора для оптических, медицинских и аналитических приборов;
  • Электроприводы открывания и закрывания замков (крышки шкафчиков, крышки автоматических красильных аппаратов, крышки стерилизаторов, крышки стационарных пепельниц).
  • Трубный хомут для медицинского оборудования.

Структура и принципы работы

Модель Размер Сопротивление постоянному току Удерживающая сила в невозбужденном состоянии (Н·м) Сила притяжения Ход Документы/чертежи
TSB-0705 16×16×35.7 10Ω 3Н или больше 5мм Брошюра (PDF) 2D/CAD (DXF) 3D CAD (STEP)
TSB-0805 20×20×30 7.5Ω 5Н или больше 5мм Брошюра (PDF) 2D/CAD (DXF) 3D CAD (STEP)
TSB-1005 25×25×45 20Ω 15Н или больше 5мм Брошюра (PDF) 2D/CAD (DXF) 3D CAD (STEP)
TSB-1010 25×25×45 20Ω 10Н или больше 10мм Брошюра (PDF) 2D/CAD (DXF) 3D CAD (STEP)
TSB-LS 25×25×45 2Н или больше 15Н 15мм Брошюра (PDF) 2D/CAD (DXF) 3D CAD (STEP)
