Чашечный вибропривод серии JA

Применяется метод горизонтальной системы с боковым толканием, и, поскольку можно эффективно осуществлять толкание со стороны листовой пружины, небольшой электромагнит генерирует большую мощность.

Кроме того, большие модели JA-C610 и C700 имеют комбинацию сдвоенных пружин и усиленной антивибрационной резины, что значительно улучшает нагрузочные характеристики и реакцию на изменения нагрузки. Стандартное оборудование с двойным магнитом обеспечивает идеальную скорость подачи.

Приемущества

1. Фиксатор чаши

Характеристики передачи вибрации на чашу дополнительно улучшаются.

2. Листовая пружина

Фактический уровень шума снижается почти на 20-30% (по сравнению с другими моделями нашей компании).

В пределах зоны скоростной подачи модель показывает отличный результат.

3. Основание

Поглощает излишнюю силу реакции.

4. Дополнительный магнит

Горизонтальная система с боковым толканием также используется в серии C.

Модель JA-C230 JA-C300 JA-C390N JA-C460N JA-C610 JA-C700
Входное напряжение (переменного тока)(В) 100 200 100 200 100 200 100 200 200 200
Допустимый ток(A) 1.2 0.5 1.7 1.2 4.0 2.7 4.0 2.7 4.5 4.5
Входная частота(Гц) 50 или 60
Угол наклона пружины(θ°) 15
Масса вибратора(кг) 24 40 78 127 260 330
Максимальный диаметр чаши(мм) 370 500 620 760 1000 1200
Максимальная масса чаши(кг) 6 12 20 30 50 70
Предельно допустимая рабочая масса(кг) 2.5 3.0 5.0 10.0 15.0 20.0
Форма волны привода Полная волна Полная волна /
Полуволна
Полуволна
Цвет покрытия Основание корпуса:S2-1034по каталогу Японской ассоциации производителей красок (ЯАПК) Поверхность корпуса: S3-309по каталогу Японской ассоциации производителей красок (ЯАПК)
Рабочая температура(℃) 0~40
Влажность при эксплуатации(%/относительная влажность) 10~90(без конденсата)
Применяемый контроллер MFC-S3B MFC-S6B
MFC-S3B-F MFC-S6B-F
Длина провода
(от центра)(мм)
900 1500

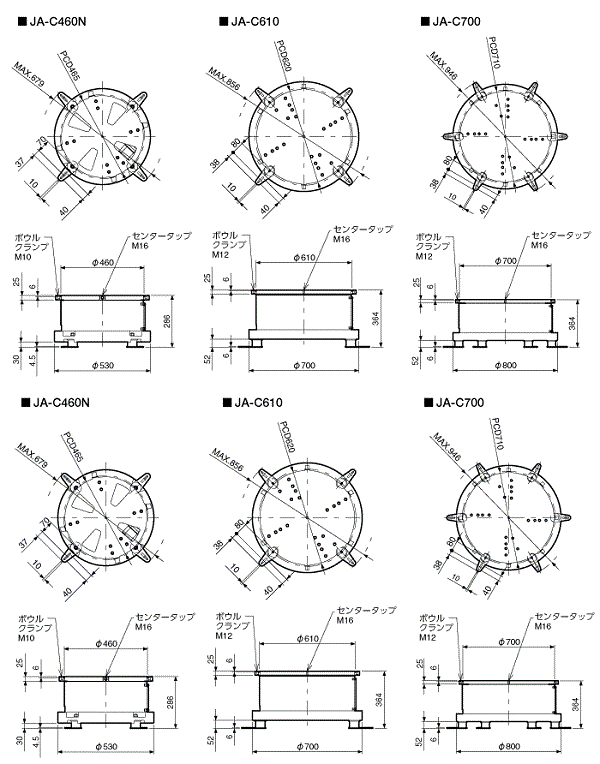

Габаритный чертёж вибратора с размерами JA

Габаритный чертёж вибратора с размерами
