MSYP-200

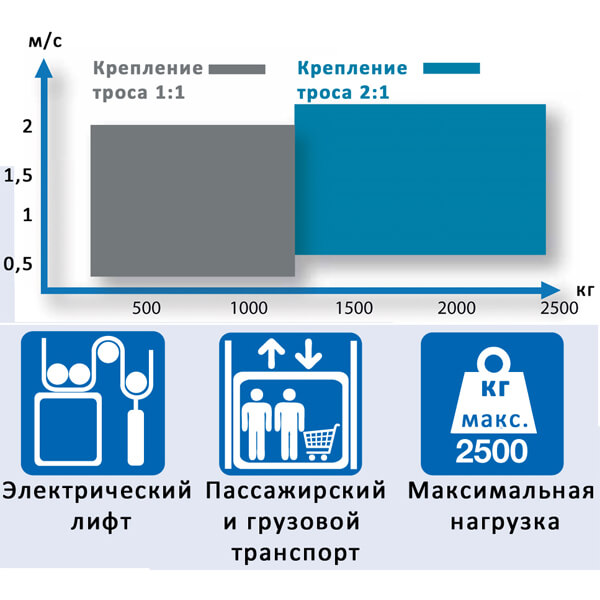

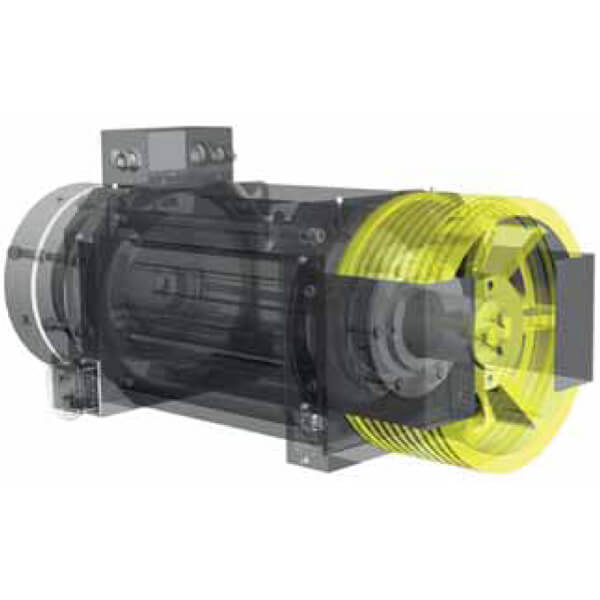

Этот синхронный 16-полюсный двигатель без встроенного редуктора производится в Европе. Он может использоваться для широкого круга электрических лифтов разных конструкций. Благодаря высокой грузоподъемности до 2500 кг и скорости 2 м/с идеально подходит для пассажирских лифтов с просторной кабиной и для транспортных лифтов в учреждениях.
- Работа с низким уровнем шума.
- Плавный ход,
- Надёжность и эффективность.
- Идеально подходит для пассажирских лифтов с просторной кабиной.
- Дополнительно – функция растормаживания вручную.
- Комплексное решение с инверторным приводом YASKAWA L1000A: Гарантированное комфортное движение при минимизированных затратах на установку.
Стандартные характеристики и размеры MSYP-200
Крепление троса 2:1
| Тип двигателя | Ном. мощность (кВт) | Нагрузка (кг) | Канатоведущ. шкив Ø (мм) | Желоба каната Ø (мм) | Об./мин. при 1 м/с | Номин. ток (А) | ID-номер |
|---|---|---|---|---|---|---|---|
| MSYP-200.45-20 | 8.8 | 1250 | 320 | 10x8 | 120 | 27.5 | 20125120 |
| MSYP-200.55-20 | 11.2 | 1600 | 320 | 10x8 | 120 | 34.3 | 20160120 |
| MSYP-200.70-20 | 11.2 | 1600 | 400 | 10x10 | 96 | 36.5 | 20160096 |
| MSYP-200.70-20 | 14.0 | 2000 | 320 | 10x8 | 120 | 37.0 | 20200120 |
| MSYP-200.85-20 | 14.0 | 2000 | 400 | 10x10 | 96 | 45.6 | 20200096 |
| MSYP-200.85-20 | 17.5 | 2500 | 320 | 10x8 | 120 | 60.0 | 20250120 |
| MSYP-200.100-20 | 17.5 | 2500 | 400 | 10x10 | 96 | 57.3 | 20250096 |
Крепление троса 1:1
| Тип двигателя | Ном. мощность (кВт) | Нагрузка (кг) | Канатоведущ. шкив Ø (мм) | Желоба каната Ø (мм) | Об./мин. при 1 м/с | Номин. ток (А) | ID-номер |
|---|---|---|---|---|---|---|---|
| MSYP-200.45-20 | 4.5 | 630 | 320 | 10x8 | 60 | 14.0 | 20630060 |
| MSYP-200.55-20 | 5.6 | 800 | 320 | 10x8 | 60 | 17.0 | 20800060 |
| MSYP-200.70-20 | 5.6 | 800 | 400 | 10x10 | 48 | 18.0 | 20800048 |
| MSYP-200.70-20 | 7.0 | 1000 | 320 | 10x8 | 60 | 23.5 | 20100060 |
| MSYP-200.85-20 | 7.0 | 1000 | 400 | 10x10 | 48 | 24.0 | 20100048 |
| MSYP-200.85-20 | 9.0 | 1250 | 320 | 10x8 | 60 | 30.7 | 20125060 |
| MSYP-200.100-20 | 9.0 | 1250 | 400 | 10x10 | 48 | 29.5 | 20125048 |
Дополнительные версии MSYP-200 по запросу
- мaксимальная нагрузка на ось: 9800 кг;
- противовес при высоте движения > 40 м.

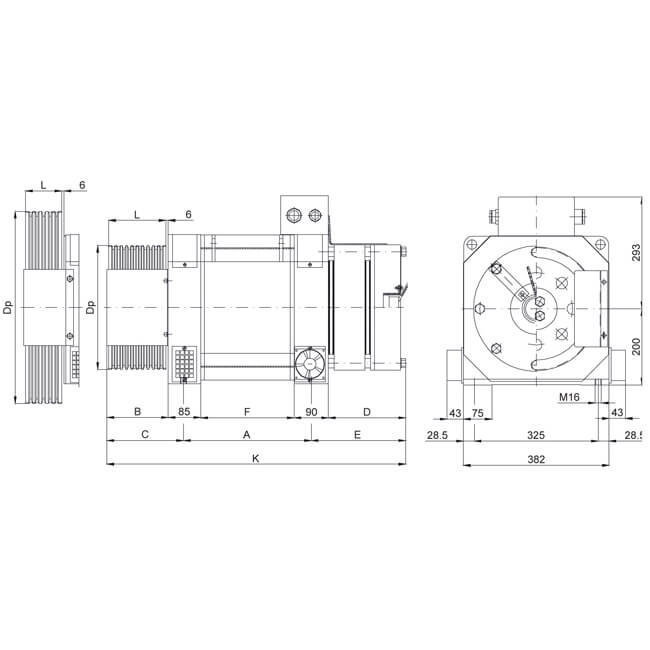

| Тип двигателя | Размеры (мм) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | F | G | H | Dp | L | P | K | |
| MSYP-200.45-20 | 335 | 188 | 228 | 245 | 202 | 247 | 320 | 177 | 340 | 810 |
| MSYP-200.55-20 | 385 | 188 | 228 | 295 | 202 | 247 | 320 | 177 | 340 | 860 |
| MSYP-200.70-20 | 460 | 188 | 228 | 370 | 202 | 247 | 320 | 177 | 340 | 935 |
| 197 | 237 | 400 | 186 | 420 | 944 | |||||
| MSYP-200.85-20 | 535 | 188 | 228 | 445 | 212 | 257 | 320 | 177 | 340 | 1020 |
| 197 | 237 | 400 | 186 | 420 | 1029 | |||||
| MSYP-200.100-20 | 610 | 197 | 237 | 520 | 212 | 257 | 400 | 186 | 420 | 1104 |
Технические характеристики могут быть изменены без предварительного уведомления в ходе текущих усовершенствований и разработок.
